Gallio Garnet Magneto Optical TGG Crystal High Laser Damage Threshold del terbio

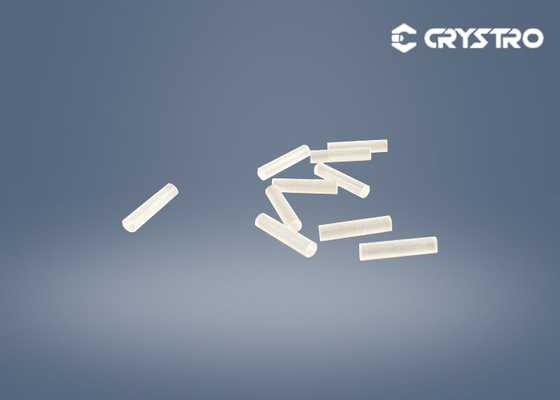

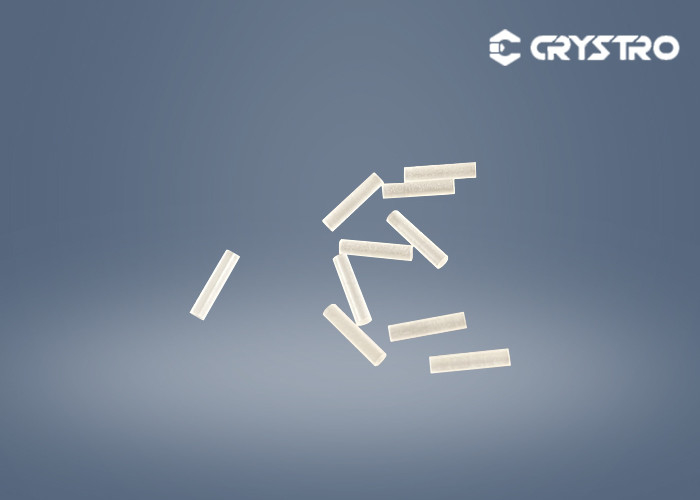

Cristalli materiali a magneto ottico del diametro 2.15*9.8mm TGG

Introduzione:

Il granato del gallio del terbio (TGG) è un genere di granato sintetico, di cristallo a magneto ottico con un alto livello della conducibilità termica per i rotatori di Faraday e di isolatori. Può essere utilizzato in isolatori ottici per i sistemi laser, in circolatori ottiche per i sistemi a fibra ottica, in modulatori ottici e nei sensori del campo corrente e magnetico.

Il rotatore di Faraday è composto di barretta a cristallo di TGG e di magnete specialmente progettato. La direzione di polarizzazione del fascio che passa attraverso il materiale a magneto ottico sarà deviata nell'ambito dell'azione di un campo magnetico e la sua direzione di deviazione è collegata soltanto con la direzione del campo magnetico ed ha niente a che fare con la direzione della propagazione del fascio. L'isolatore ottico consiste di un rotatore ottico di 45 deviazioni e di un paio dei polarizzatori giustamente disposti. Permette che il raggio luminoso passi in soltanto una direzione e che blocca il raggio luminoso dal propagarsi nella direzione opposta.

Specificazione dei coni retinici di Crystro TGG:

Possiamo offrire a TGG su misura le dimensioni di cristallo su vostra richiesta.

Caratteristiche principali:

• Grande diametro di Boule: fino a 4"
• Rapporto di estinzione tipico: alto grado di dB >35: dB >40
• Costante 40 rad/T/m di Verdet a 1064 nanometro
• Indice di rifrazione 1,95 a 1064 nanometro

Vantaggi principali:

1. Grande costante di Verdet: 35 rad T-1m-1

2. Perdite ottiche basse: <0>

3. Alta conducibilità termica: 7.4W m-1K-1

4. Alta soglia di danno del laser: >1GW/cm2
